自動測量表面粗糙度、形狀和輪廓；
提升制造過程中的質量控制。

---

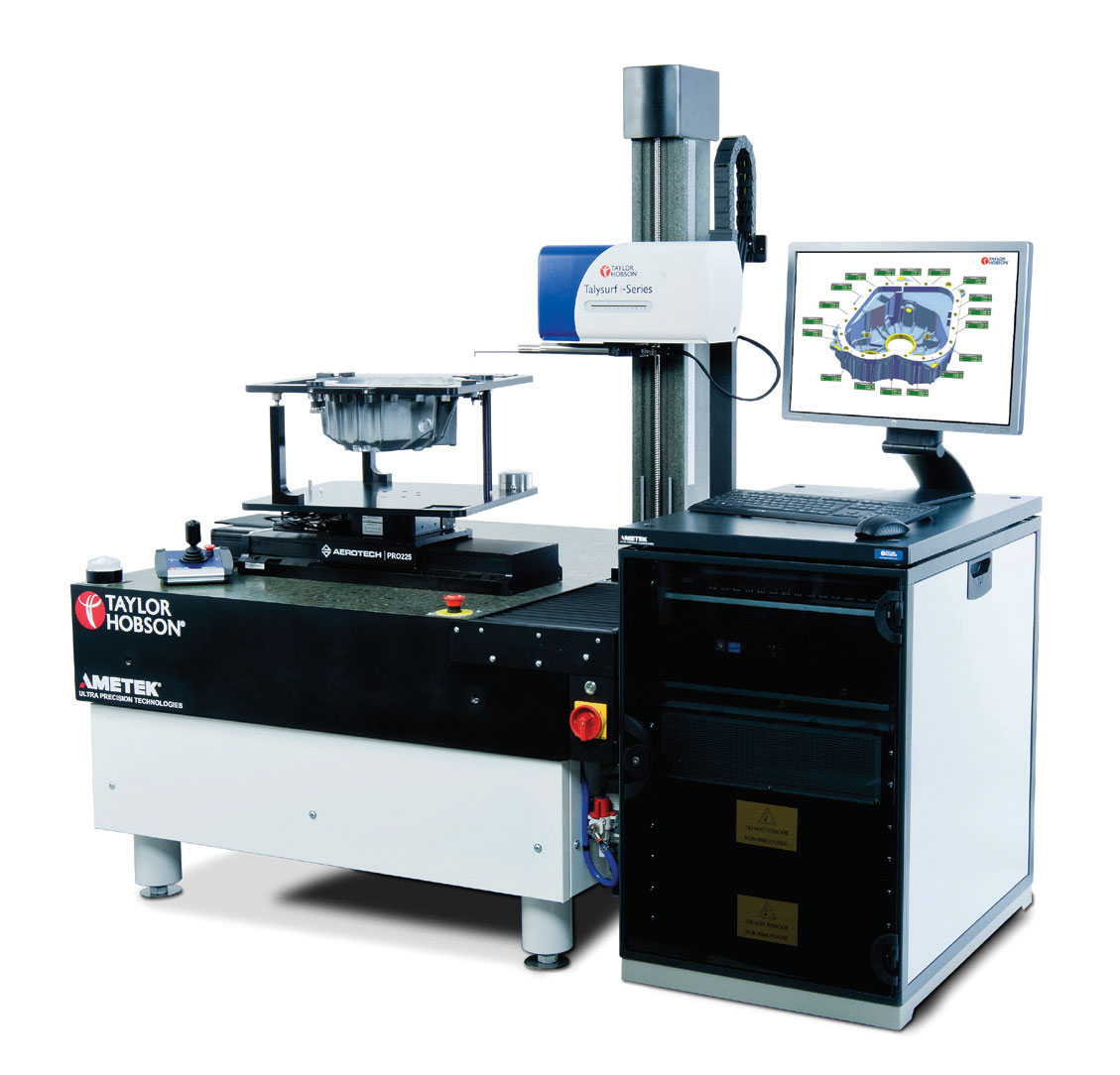

Form Talysurf CNC 系列 表面粗糙度和輪廓測量儀 Form Talysurf CNC 系列共有兩種型號： Form Talysurf CNC 2000 系列適用于大型發動機缸蓋和缸體； Form Talysurf CNC 1000 系列適用于大型曲軸或變速器殼體。 Form Talysurf CNC 系列是一種自動化的表面粗糙度、波紋度、形狀、輪廓測量儀器，專為車間環境而設計。該設備標配 5 mm 量程、0.4 nm 分辨率傳感器以及獨特的溫度補償功能。利用我們可選的 TalyMap 3D 軟件，可將儀器從傳統的二維測量轉化為三維測量。

雖然在汽車生產中，高度自動化的制造系統已經得到很好的應用，但是質量控制仍然需要人工操作。Form Talysurf® CNC 系列專門用于全自動的質量控制，可以改變上述的人工操作。
該系統可根據您的個性化需求進行編程，全自動測量和分析曲軸、缸蓋、缸體、齒輪箱外殼等。
Form Talysurf CNC 系列配備了Taylor Hobson的 Q-Link 生產界面，軟件符合工業 4.0 理念。生產界面專為車間環境而設計，可以實現與SPC軟件的直接通信，為您的制造過程提供反饋。

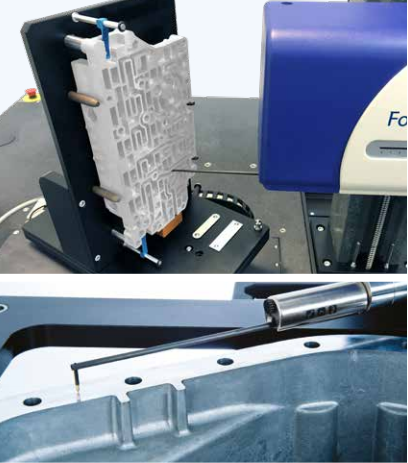

由于采用專用夾具，零件的裝卸和定位更容易。采用自動測量程序，可以防止操作人員的失誤。多軸的快速移動，可以減少測量時間，增加產量。

測量的完整性與再現性

? 高精度傳感器
配置了Lin先的 5 mm 傳感器，具有 0.4 nm 的分辨率和特別的溫度補償，作為標準配置。
? 驅動箱傾斜裝置
電動±9° 傾斜或手動9° - 45° 傾斜裝置，可以測量曲軸圓角半徑和缸蓋的閥座。
? 高精度立柱
可選 700 mm 或 1000 mm 的高精度立柱。通過編程實現在電動Y軸臺上的自動移動。
? 零件全方位測量
可以通過旋轉臺和 300 mm X-軸臺，可以實現快速、精確的零件定位。
? 減振系統
鋼支架上安裝了具有自調平功能的氣浮減振墊，可降低車間環境的測量噪聲。

測量能力很強

系統的優點和功能

● 周期時間大大減少 *多8個運動軸 ● 高精度量規 LIN先的5毫米測量儀，分辨率為0.4納米 ● 溫度補償 不受環境影響，確保一致的系統性能和高測量完整性 ● 全自動測量 帶有評估和SPC分析

● 簡單的用戶友好界面 編程和分析的理想選擇 ● 可定制的固定裝置和工作臺 使用RFID和條形碼識別零件 ● 1.5米花崗巖基座 尺寸*大為400毫米，重量*大為150公斤* ● 可靠的測量解決方案 適用于所有環境

CNC 2150和2075-適用于大型發動機缸蓋和缸體。 ?700 mm色譜柱，±9°電動傾斜。 ?200毫米橫向單元。 ?儀表桿自動旋轉。 ?CNC 2150-承重達150 kg *，非常適合6個缸體和缸蓋。 ?CNC 2075-承重達75 kg *，非常適合4個缸體和缸蓋。

CNC 1150＆1075-適用于大型曲軸或變速箱殼體。 ?700毫米色譜柱，手動傾斜角度為+ 9-45°。 ?120毫米橫向單元。 ?手動量規桿旋轉。 ?CNC 1150-重量達150 kg *，非常適合6缸曲軸和凸輪軸。 ?CNC 1075-承重達75 kg *，非常適合4缸曲軸和凸輪軸。

強大的分析軟件

分析能力
節省時間和金錢--一種測量，多種結果。
Ultra Software--強大的所有參數分析軟件。 選擇泰勒·霍布森（Taylor Hobson）的可選生產界面來自動化控制和報告。 通過泰勒·霍布森（Taylor Hobson）的用戶界面進行定制，該界面可根據操作員的需求量身定制，具有可自定義的菜單，顯示和用戶級別。

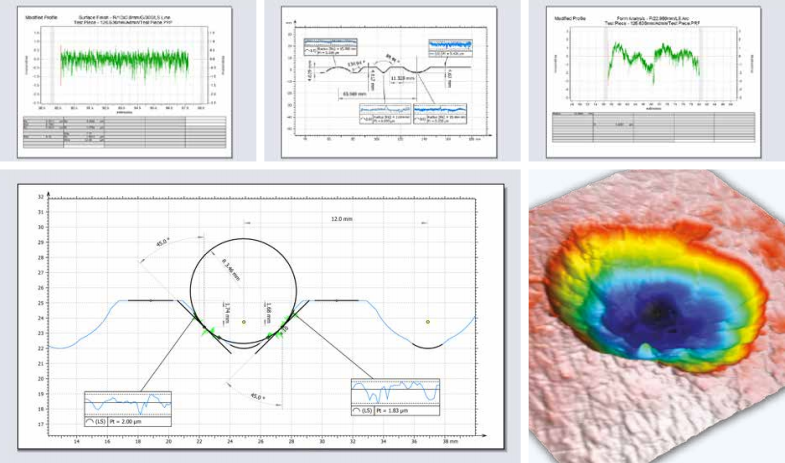

表面分析	輪廓分析	3D分析
? 形成 ? 半徑 ? 粗糙度 ? 波度 ? 主波長	? 半徑 ? 角度 ? 高度 ? 長度 ? 距離和更多	使用我們可選的TalyMap 3D軟件將傳統的2D測量轉換為3D分析結果。
