PGI Dimension把高精度、多功能測量與全自動控制結合在一起，光學三維的PGI提供了必要的靈活性，擁有測量近乎垂直角度的能力，幾乎不受任何非球面設計的限制，從而可以測量跨越不同行業種類繁多的光學元件，大多數模壓件、拋光或單點金剛石車削等光學零部件的形狀誤差和表面散光的評估，并通過新的全自動用戶界面和三維輸出把它清晰呈現出來。
QQ在線咨詢聯系方式公司電話：86(21)50473900

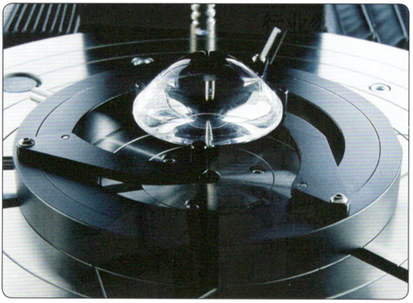

多功能的球面、非球面和衍射面的二維和三維分析形狀重復性＜100nm且傾角高達85度，這表明Talysurf PGI Dimension 儀器是一款適用于球面、非球面、衍射面透鏡和模具，可進行廣泛的二維和三維精密測量和分析的多功能儀器。全自動的調心調平功能增加了新的例行程序，確保對幾乎任何部件實現準確的調整；無論是高坡度、平坦的、直徑大的還是小的。 |
特別的軟件，節省生產時間并提高產量先進的非球面分析軟件對形狀誤差、環帶深度和間隔進行即時分析，保證非球面的質量并節省時間。所有的技術提供納米級的殘余形狀誤差分析，先進的算法可以從大得多的衍射臺階高度中，提取出亞微米級的透鏡面形誤差。反算系數功能可對非球面和衍射面樣件進行反算，向設計師提供實際制造透鏡面型（帶誤差）信息的反饋，方便其對關鍵設計系統進行調整，進而提高性能。 |
專為生產環境易用性而設計新的生產界面為全自動操作，是生產車間使用的理想選擇。易于使用的“一鍵式”操作非常容易掌握，并提供自動的二維或三維的分析和輸出顯示。該儀器通過資深專家進行初始設置，可提供各類制造人員使用。開始測量后，PGI Dimension可在無人操作的情況下完成自動測量。 |
技術進步所有的球形校準程序只需自動操作便可實現尺寸測量和線性的校準，滿足我們自有的經英國皇家認可委員會（UKAS）認證的實驗室的嚴格標準。特殊的校準裝置和軟件實現了新的測量能力水平，有助于對透鏡進行調心和調平從而實現對旋轉透鏡的準確測量。 |
|
|
TalyMap不斷地由一支包括來自計量學、軟件工程和全自動等多個學科領域的專家團隊進行改造，以滿足表面計量學當前和未來的需求。
|
|
主要特點： |
|
 |
完整的計量學溯源性 |
新的分析工作流程可以容易地跟蹤分析文件中的每個步驟?？梢蕴砑有碌牟襟E，也可隨時對現有步驟進行微調和刪除 |
質量控制統計數據 |
新的統計選項，可對多個測量數據集的參數進行跟蹤并生成數據。 |
|
 |
多語言支持 |
可選擇的軟件界面包括6種歐洲語言中的任意一種、日文、中文、韓語、巴西葡萄牙文。 |
快速得出結果 |
使用Minidoc功能，可定義任何序列的分析步驟并保存在Minidoc庫中，顯著加快了編制新報告的速度。 |
|
 |
定制化 |
可添加公司徽標、測量標識卡，屏幕說明和插圖，包括位圖、文本快和箭頭 |
高級模塊 |
TalyMap高級模塊提供額外的分析和演示功能，增加了TalyMap的功能。 |
|
非球面分析應用程序專為非球面光學零件設計，該軟件將測量數據與理論的設計公式對比，得到相對非球面光軸的誤差數據通過基圓半徑優化功能突出基圓半徑在生產中的變化，使用戶可以迅速決定很好的零件半徑，然后可對照允許生產公差進行核查。 SAG表模塊用于形成報告和導出至電子數據表軟件，向加工系統提供用戶創建的分析或反饋，坡度分析讓我們能夠進一步了解零件的中頻誤差。 參數反算模塊通過特定的算法找到適合的非球面。計算得出的數值可與光學設計軟件一起用來評估形狀誤差偏差對關鍵系統的光學性能產生影響。 |

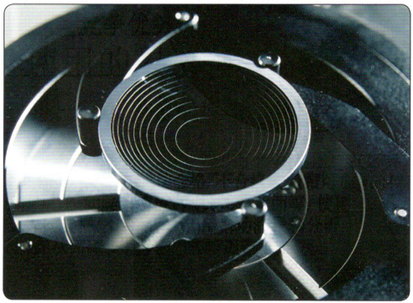

衍射分析衍射零件的分析軟件越來越多的應用，尤其是紅外線應用開始采用非球面衍射面的設計。衍射面分析軟件是專為評估這些復雜表面而編寫的，為用戶提供了面形誤差和區域尺寸參數。 衍射面分析與非球面分析軟件一起使用時，用戶可以檢查非球面衍射面零件的基本形狀。每個區帶的結果均制成表格并可輸出到CSV文件作進一步的分析。衍射面的多項式設置可以被保存和恢復，使用戶能夠迅速在不同的設計之間切換。 |
|
|
