Talyrond 585H是一臺全自動圓度/圓柱度測量儀，有著無以倫比的精度和可靠性，有6個版本可供選擇，擁有正確的自動化平衡和適用于各種應用的能力。
QQ在線咨詢聯系方式公司電話：86(21)50473900|
Talyrond 585H是一臺全自動圓度/圓柱度測量儀，有著無以倫比的精度和可靠性，有6個版本可供選擇，擁有正確的自動化平衡和適用于各種應用的能力。先進的電子產品允許所有軸以高速準確的模式運行，以便對富有挑戰性的部件進行有效的測量與速度組合。 泰勒霍普森所有的橫臂方向能夠提供幾乎任何方向的全自動測量，使其成為通用的儀器和圓儀表行業標桿。 ■全自動橫臂橫向和縱向機制 ■自動傳感器校準 ■橫臂模式自動調心調平 ■高精度空氣軸承主軸精度+/- 0.015 um ■傳感器分辨率0.3 nm ■300 mm、500 mm、1000 mm 或者1200 mm垂直立柱軸 |
|
|
|
|
Talyrond500LT 系列 圓度測量的新理念 |
|
制造流程的高精度仿真全新的Talyrond500 圓度測量儀采用旋轉、垂直和水平測量基準，復制機床的移動，從而準確地仿形工 件的形狀。這種對切刀路徑的高精度模擬，使您能準確控制生產過程。 |
測量結果的高再現性數十年的經驗積累、精密加工專業知識與有限元分析(FEA)優化設計相結合Z可加工出低噪音、近乎完美的機械軸。通過使用可溯源標準器和所有的算法使功能進一步增強，從而有效消除儀器對測量結果造成的影響。 |

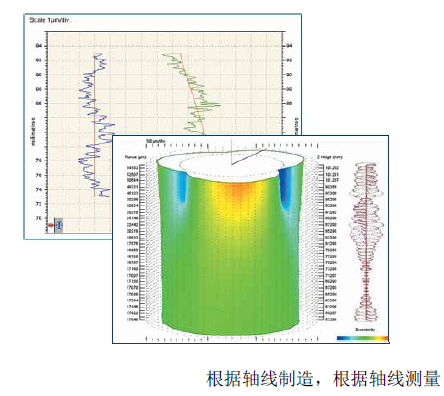

多學科測量了解制造流程，意味著了解測量流程根據軸線制造，根據軸線測量機床主軸限定工件繞固定軸轉動，而刀具在與該軸平行或垂直方向的導軌上運動。這樣才能使生產的零件自然形成柱形或圓形，并具有功能軸。基于相同的原理Talyrond500通過測頭沿著相同回轉軸軌跡， 對圓柱或圓形表面進行測量，仿形并隨后調整機床路徑，從而控制流程并改善產品質量。 |
 |
|

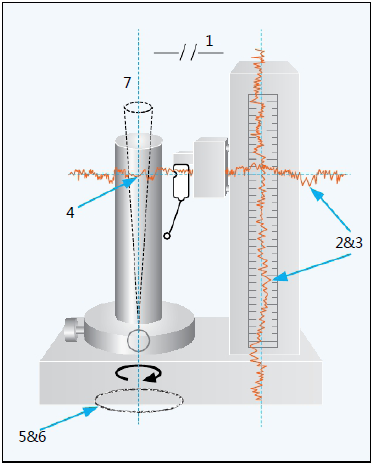

全方位的專業計量設計 500系列產品的構造是測量完整性的關鍵 |
|
重塑部件TaylorHobson 的核心競爭力在于外圓 研磨、表面研磨和金剛石車削。所有這些學科與驅動機構方面的知識相結合，形成具有低噪音和高幾何精度度的儀器，以確保對部件進行重塑 |
 |
無摩擦空氣軸承主軸該儀器的主軸，類似于任何基于主軸的機床，在確保測量完整性方面都很重要。利用TaylorHobson 自產的金剛石車床，我們能建立具有優異準確度和可靠性的參考基準。 |
|
儀器基座使用有限元分析軟件，鑄鐵基座為高精度空氣軸承主軸和垂直直線度基準 提供了穩固的基礎，可確保移動和重量不會影響測量結果。針對檢測實驗 室或生產環境，我們還提供一系列被動或主動隔振裝置。 |
|
直線度基準使用TaylorHobson 研發的可溯源的標準器和技術，按照嚴格的標準加工出 具有完美直線度、波紋度和粗糙度的垂直立柱。直線度基準得到進一步提高，確?？杀ＷC部件的重塑性很少或不受儀器的影響 |
|
|
1. 環境隔離罩和主動隔振裝置 |
2.Talyrond 標準校準球 |
||
 |
 |
||
|
3.六爪卡盤 |
|||
 |
|||
|
4.標準測針 |
5.精密套爪卡盤 |
6.高精度玻璃半球 |
|
 |
 |
 |
|
|
7.高精度標準圓柱 |
8.定心附件 |
9.定標塊 |
10.校準套件 |
 |
 |
 |
 |
