Apodius 3D復合材料檢測系統

---

基于先進的相機影像系統和為復合材料零部件分析特殊設計的軟件系統，海克斯康智能制造集團推出的Apodius 3D 復合材料檢測系統，既可以對復合材料進行缺陷檢測，又可以進行三維零件數字化，為碳纖維零部件的測量和分析提供了解決方案。

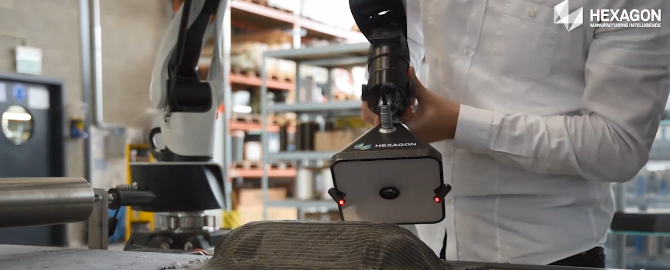

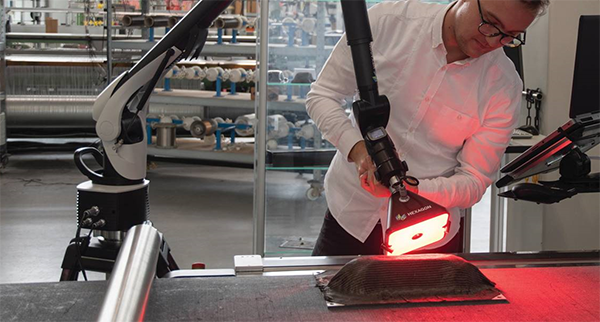

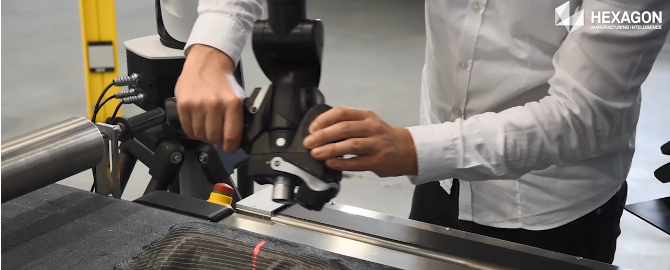

該方案由 Apodius Explorer 3D 測量軟件和 HP-C-V3D Apodius 光學傳感器硬件兩部分組成，專為?？怂箍店P(guān)節臂測量機（內置激光型）而設計，可完美配合使用，并可實現復合材料產品表面紋理映射及全零件幾何特征的自動獲取。系統將記錄的纖維角度和實際表面紋理的圖像，投射到由掃描數據生成的三角網格面上，從而提供三維纖維方向測量，并完成與模擬或設計數據的比較，確定幾何偏差及纖維定向，并對摺疊、間隙、波動及褶皺等之前難以測量的缺陷類型實現記錄和分類。

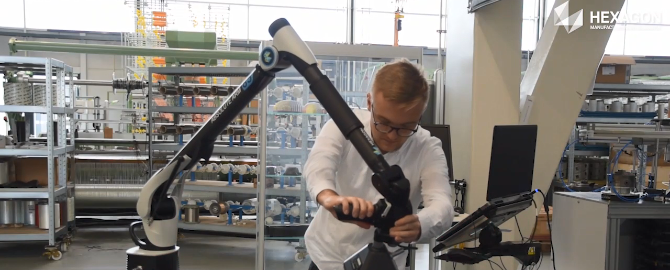

海克斯康絕對關節臂測量機可以作為HP-C-V3D Apodius 光學傳感器數據采集的全局基準，由此成為全數字化測量和分析過程的重要部件之一。?？怂箍到^對關節臂測量機標準的全系統認證，全面保證了所捕獲數據的準確性。

Apodius 3D影像測量系統碳纖維零部件全3D分析

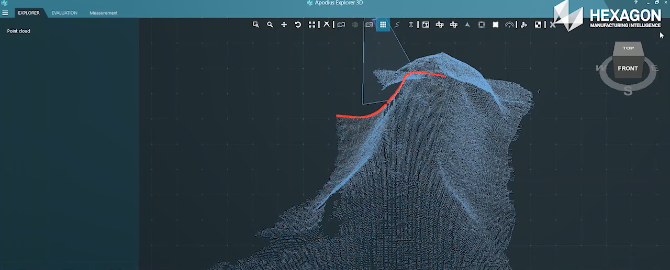

設置快速簡單，開機即可測量	使用激光測頭掃描零件，表面無需預處理	網格處理由專業的APODIUS EXPLORER 3D軟件完成

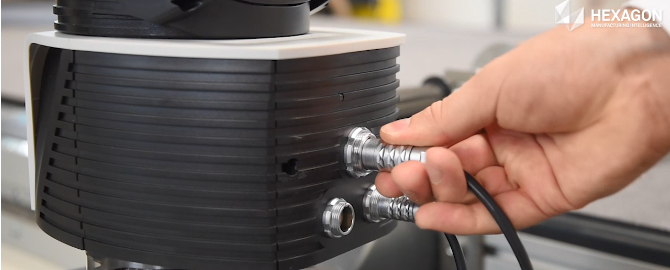

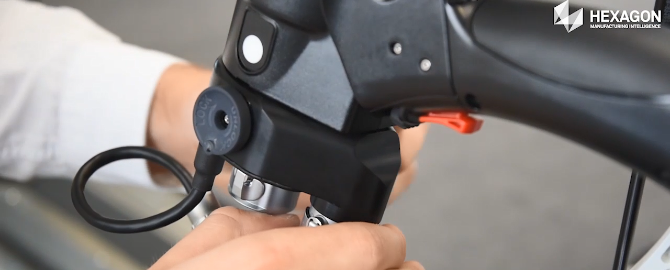

測頭支持熱插拔，無需停機和重新校準	采集曲面圖像數據時，可實時進行建模和圖形化處理	高速相機系統，快速完成零件表面數據的采集

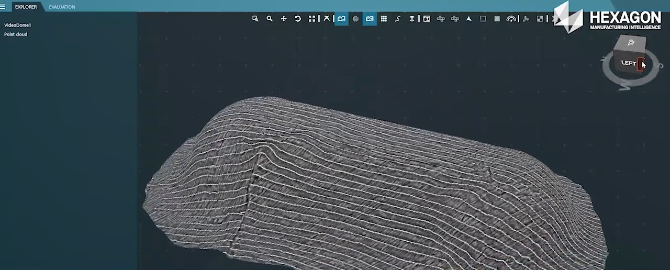

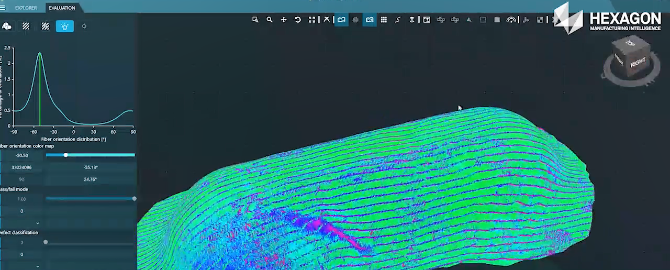

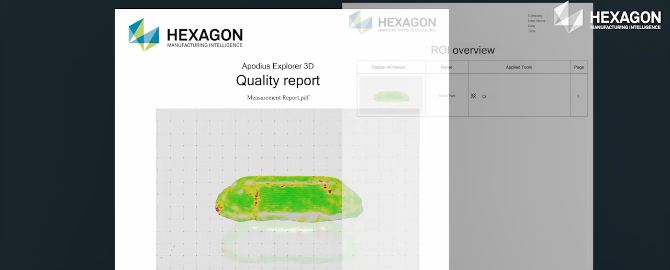

三維的纖維方向，可映射到掃描零件表面	整個零件外形和纖維方向的分析結果，可以用彩色編碼形式顯示	測量結果和報告可自動生成，讓復合材料檢測更快，更容易

技術特點：

● 專注于復合材料檢測的專業系統，能提供碳纖維材料的方向信息和幾何尺寸；
● 手持式測量系統操作更靈活，比手工檢測更快，精度更高；
● 增強了產品的可靠性和可重復性，提高了產品質量，降低了材料消耗和浪費；
● 可對生產過程提供文檔記錄，數據具有100%的可追溯性；
● 特別的測量工具，增強零件設計能力，可直接反饋實際數據與理論設計之間的不同；
● 易于使用的通用三維測量工具，集合了便攜性、穩定性以及先進技術于一體的測量平臺；
● 與?？怂箍到^對臂測量機整合使用，集成了二者全部的產品優勢。

技術參數

Apodius 3D復合材料檢測系統
激光保護等級	1 (IEC 60825-1:2014)
工作距離	接近110 mm (4.3 in)
視場	~78 mm x 58 mm (3.07   in x 2.28 in)
分辨率	2048 px x 1536 px
閃光頻率(*大)	6/s
